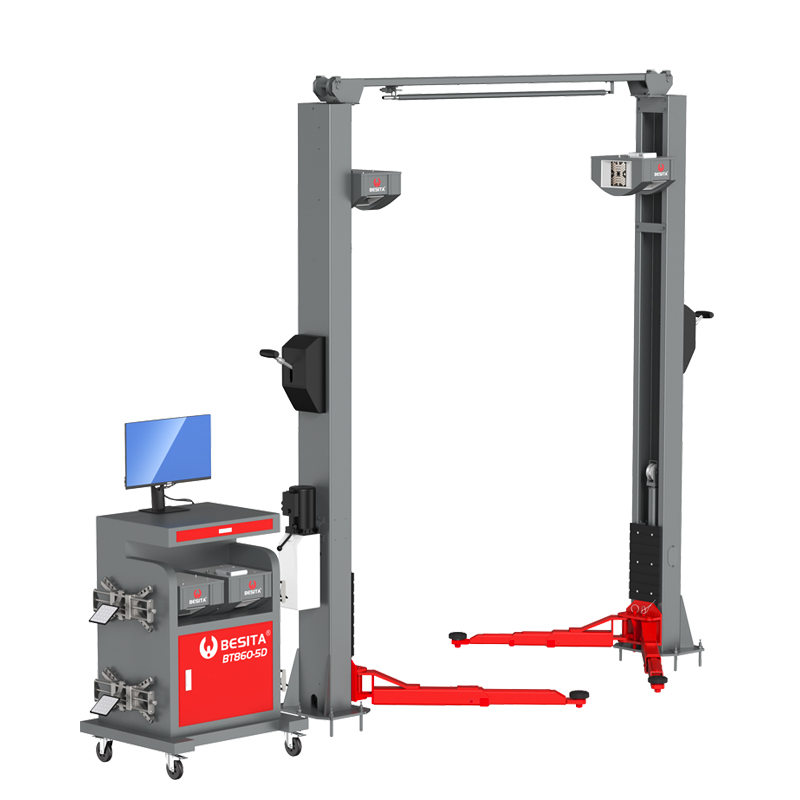

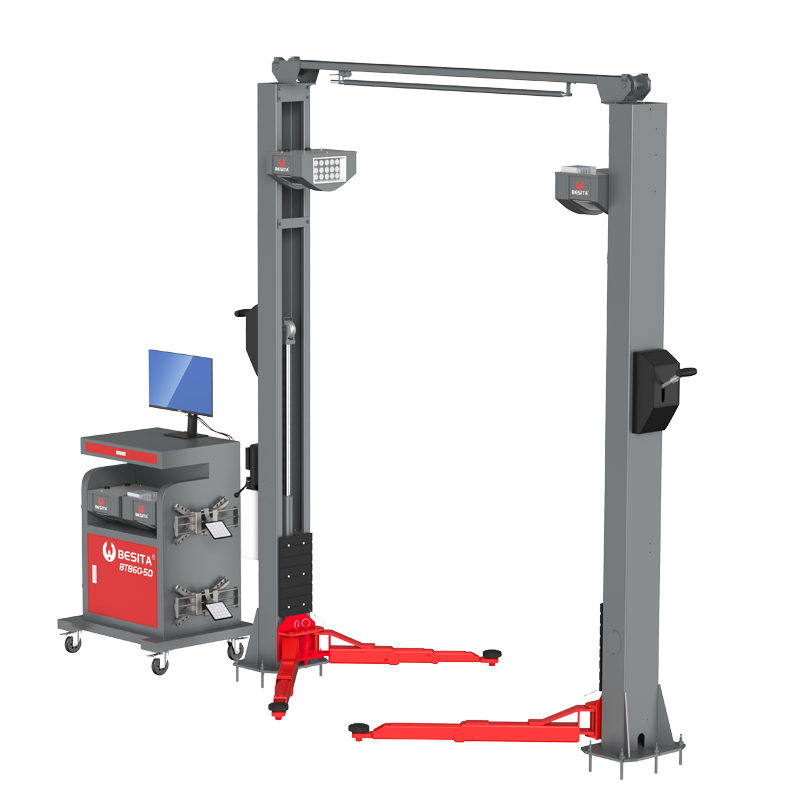

5D-Achsmessgerät

Das Kamerasystem verwendet eine 5-Megapixel-HD-Kamera.
Messbereich und Genauigkeit:
Parameter Messgenauigkeit Messbereich
Sturz ±0,01° ±8°
Lenkwinkel ±0,03° ±19°
Nachlauf vorne ±0,02° ±19°
Spur ±0,01° ±2°
Hinterachsausschlag ±0,02° ±2°
Hinterachsschlag ±0,02° ±2°
Spurdifferenz ±0,02° ±2°
Vorderachsversatz ±0,02° ±2°
Hinterachsversatz ±0,02° ±2°
Spurweite ±0,64 cm <265 cm
Radstand ±0,64 cm <533 cm

1. Die Cloud 5D ist mit jeder Hebebühne kompatibel (Zweisäulen-, kleine Scheren-, Viersäulen- und große Scherenhebebühnen) und überwindet die Einschränkungen herkömmlicher 3D-Hebebühnen, die nur mit großen Scheren- und Viersäulenhebebühnen funktionieren.
2. Vier Kameras scannen das gesamte Fahrzeug auf Radwinkeländerungen und sorgen so für präzisere Messungen.
3. Die mittlere Kamera ermöglicht eine horizontale Überwachung und beseitigt so das Problem von Messgenauigkeitsabweichungen durch Strahlverformungen bei herkömmlichen 3D-Messungen.
4. Die Cloud 5D benötigt keine Kalibrierung, wodurch die regelmäßige Kalibrierung herkömmlicher 3D-Messungen entfällt.
5. Das Sichtfeld der Kamera ist frei einstellbar, wodurch das Problem herkömmlicher 3D-Messungen, die extrem lange, breite oder schmale Fahrzeuge nicht erfassen, behoben wird.
6. Die Cloud 5D verfügt über integriertes WLAN für die Verbindung mit jedem Mobilgerät.

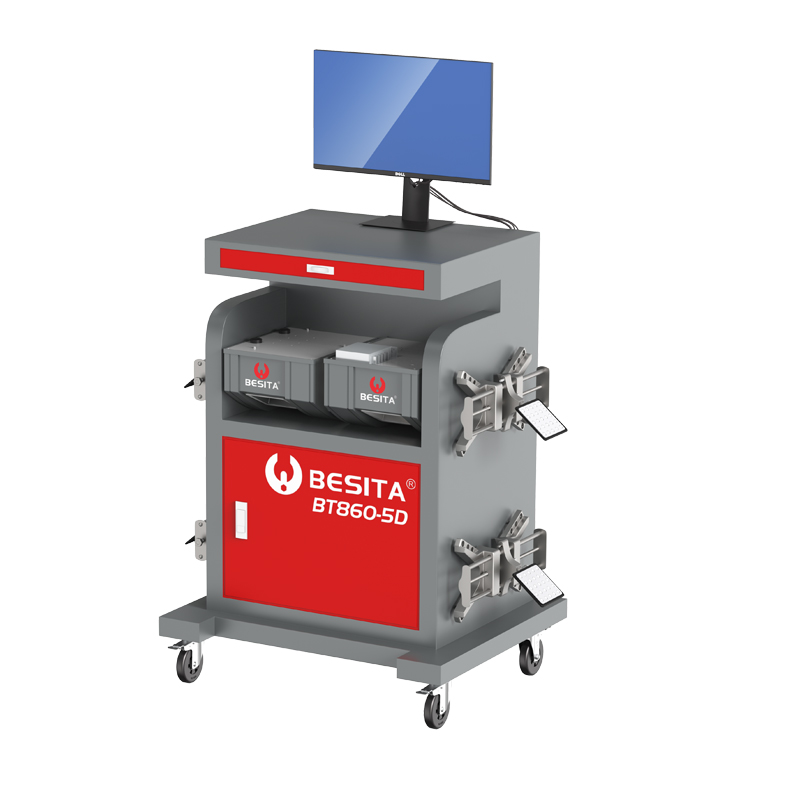

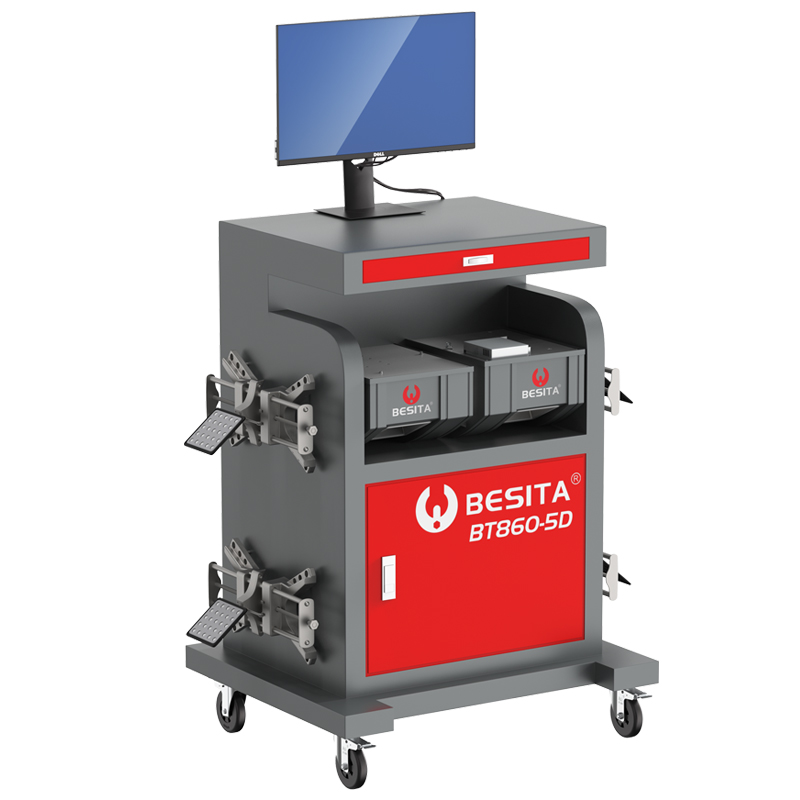

Standardkonfiguration: Kabelloser Drucker, Monitor, Schrank, Maschinenkopf, Tablet, Zielscheibe, keilförmige Vierbacken-Radklemme, Montagesatz und Lenkrad-/Bremsbelaghalterungen.

Hinweis: 1. Für Scherenhebebühnen ist eine eigene Aufhängevorrichtung erforderlich.
2. Kein Lenkrad im Lieferumfang enthalten.
